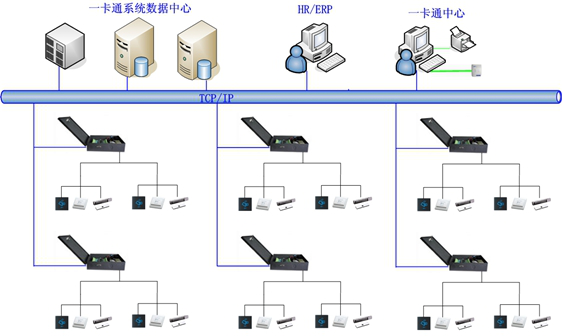

一、系統拓?fù)鋱D
1.1系統組成
網絡門禁管理系統由計算機、管理軟件、發行器、感應卡、門禁控制器，讀卡器、電鎖、開門按鈕、電源、打印機等組成。
各組成設備主要作用：
計算機：系統操作平臺。
管理軟件：通過軟件對所有控制器進行管理和監控，并進行相應的時鐘、授權、統計管理工作。
發行器：在管理系統中發行卡片時使用。
感應卡：用戶開門的憑證，內部智能芯片存儲有持卡人信息、開門權限等。
門禁控制器：提供門磁輸入，火警輸入，開門按鈕輸入，讀卡器接口，可存儲20000張高級權限卡，50000條事件記錄；當門禁控制器處于獨立運行模式時，開門權限由門禁控制器本身判斷；當門禁控制器要求聯動控制模式時，開門權限由區域控制器判斷。
讀頭：符合WG26，WG34協議的IC，ID，指紋，虹膜，靜脈，掌紋，密碼等讀頭。
輸入輸出板：提供傳感器信號輸入，區域控制器可根據傳感器信號輸入控制一個或多個輸出，也可控制門鎖控制器狀態（常開，常閉） ；
電鎖：電動執行機構。
開門按鈕：出門可以設置為按按鈕出門。
電源：提供系統運作電源和電鎖的執行結構的電源供應。
打印機：用來打印票據、報表等。
1.2 系統功能
強大的聯網和脫機工作能力：當管理中心的監控電腦關機或通訊線路故障時，控制器能夠正常地脫機工作，不會受到任何影響，在聯網模式下，由管理層判斷卡片是否合法，并觸發開門動作，軟件界面可彈出持卡人的照片和個人信息；進出門及各種報警信息將實時上報（TCP/IP，CAN）到管理中心的監控電腦，在脫網模式下，由控制層執行相關動作。
豐富的權限管理功能：為每個人（每張卡）設定允許通行的門和時限
開門方式：1．單卡 2．多卡 3．單卡+指紋 4．單卡+密碼 5．首卡
通道選擇：1. 禁止進出 2. 只許進 3. 只許出 4. 允許進出
發行方式(軟件)：1. 刷卡發行 2. 手工輸入發行3.Excel表導入
卡片類型：
管理員卡----可開始一個通道(無時間限制)
用戶卡------用戶通行卡
臨時卡------用于來訪人員通行卡
卡管理：
卡發行：將人員的基本資料，如圖像（照片）、姓名、性別、出生年月、職務、部門、有效期通行區域及其它資料可直接從一卡通數據庫中提取，寫入卡內，對該卡進行相關的授權。
卡掛失：卡丟失后，可到卡管理系統進行掛失并下載到控制器，所有我司的一卡通系統的設備都會立即禁用。
卡解掛：當丟失的卡找回后，可到卡管理系統進行解掛并下載到各個控制器，解掛后的卡又會恢復原卡的功能。
補發卡：卡掛失或損壞后，需要補發新卡。補發的新卡會又原卡的所有功能。
多卡開門功能： 用于要害部門（如銀行金庫，保密室，檔案室，監獄等），需兩人以上同時刷卡驗證才能開門，以便相互監督和相互作證，最多可實現100組不同人員的組合開門。
防潛返功能： 系統可以將某些們設置為防潛返，限定在該區域進出的人員必須按照’進門<->出門’的循環方式進出，否則該人員會被鎖定在該區域內或該區域外。
反跟蹤功能(聯動)： 在進入第一道門后，若未將門重新關好，則第二道門禁止打開。支持一個門主控制器下的8個門點聯動。
自動鎖門功能：當你刷卡后在規定的時間（時間可由電腦設定）內未推開門，系統將自動鎖門，以防他人潛入。
超時報警功能：當你刷卡開門后，若忘了關門或在規定的時間（時間可由電腦設定）內未關好門，系統將“開門超時"的信息實時上報到管理中心并自動觸發報警器(報警時間可由電腦設定)，通知值班人員。
自動定時開關門功能： 對于人員集中進出的通道（門），上下班高峰期，可以設定該通道自動開門，避免堵塞。且該功能可以用于考勤。
時段管制：可設定多個時間區，每個時間區有開始時間和終止時間，每個星期有效日和節假日開門權限。(加班/調班)
防盜及報警功能：
該系統配有大量的報警輸入輸出端口，可以同時接收來自消防探頭、紅外探測器、煙霧探測器、煤氣探測器，緊急按鈕開關等的，具有能自動設防和撤防的紅外防盜報警功能。
系統可探測到異常開門情況，具有報警功能。如有人非法（破壞）將門打開，或是“套用”低級別卡試圖潛入重要地點，門禁控制器立即將警情傳送給控制中心電腦并提示發案地點，同時記錄在案。
當某一報警（輸入）發生時，一方面系統將相關信息全部保存在控制器中并自動觸發相應的 報警器，發出聲光報警信號；另一方面系統將相關信息實時上報至管理中心，供分析、處理。同時可通過E-mail或手機短信通告相關人員（個性化）。
聯動智能控制： 該系統的可編程輸入輸出端口可以任意配置：
任一輸入可以控制某一個或某幾個輸出；
任一輸出可以受某一個或某幾個輸入控制；
當某一輸出受某幾個輸入控制時，又可以配置為：
這幾個輸入中的任一輸入有效該輸出就有效；
只有這幾個輸入中的全部輸入有效該輸出才有效；
消防聯動：可以對所有被定義為消防門的被控點進行更加細致的規劃。當門禁設備分散安裝在多層甚至多個建筑物中，每個建筑物有自己相對獨立的消防門區域。在軟件中可將消防門按照建筑物不同、樓層功用不同、分別編制成不同的組，為每組消防門綁定對應的觸發源。一旦發生緊急情況，將根據觸發源，自動打開各個分組消防門，幫助人員迅速逃生。
設備定時控制： 該系統可以對照明燈光，中央空調，風機，水泵，馬達等設備進行定時開關，啟動和停運。
遠程開門： 該系統可以授權給相關人員，使其能在管理中心對相關的通道（門）進行遠程開門或關門。
遠程認證開門：非正常上班時間金庫管理員進入或退出金庫時需經過身份認證，實現金庫管理員+監控中心職守員雙重認證。如果沒有現場人員認證，監控中心職守人員是不能遠程開門的。
DVR集成聯動功能：門禁控制器可以通過RS485接口與 DVR實現聯動，抓拍開門圖片，軟件中有DVR集成模塊，可以直接調入與指定門禁設備關聯的DVR影像資料提供門禁管理人員查看。
電子地圖實時監控：系統管理軟件集成了電子地圖功能。所有門禁設備的圖標均為動態。例如，如果門禁中的一個門被正常打開，則地圖上表示對應門的圖標將由關變?yōu)殚_。
脅迫開門：當通行人員被劫匪脅迫開門時，通行人員可以在不驚動劫匪的情況下輸入脅迫碼正常開門，并同時向保安監控中心報警求助保護自身安全。
遠程管理功能：河南新交際采用遠程管理模式時，系統分為：管理中心層，工作站層，硬件控制器層三個部分，管理中心對各個工作站的數據進行實時備份，管理中心可以對所有硬件控制器進行管理，而工作站則只能管理其所屬區域的控制器。異常情況下可由管理中心或其他工作站接管故障工作站的管理工作，待故障站點恢復后再移交管理權。
防破壞功能：門狀態的檢測及報警輸入具有防破壞的能力（如：剪線、短路、并接、串接等手段破壞正常狀態指示）。
二、門禁設備簡介
2.1控制器
選型建議:
寬的顯得大氣、大方，窄的顯得秀巧、精致。黑色的顯得穩重、高檔，銀色的顯得時尚、先進。
優點：
抗金屬屏蔽和讀卡器相互干擾能力強。
性能穩定，先進的防死機電路設計，防浪涌保護，防錯接保護。
使用純數字式進口射頻基站芯片，無誤碼設計。
智能化聲音和燈光控制模式。
符合國際標準的接線方式。
蜂鳴器聲音清脆響亮，不會受干擾變調。
傳輸距離長，可達100米。
時尚外型設計多款款式和顏色選擇。
耐高溫。耐低溫。
2.2標準、密碼鍵盤讀卡器：
工作電壓： 12VDC
靜態電流： <35-45mA
動態電流： <85-105mA
工作電壓： +12 VDC
輸出格式： 標準Wiegand 26bits Un-buffer鍵盤格式(兼容Motorola Indala 501,HID 5355K, Star 101A讀卡器格式)
通訊距離： 小于等于100米
溫度適用范圍：-40 至 70 攝氏度
濕度適用范圍：小于 95％無冷凝
備注：分別都有ID或者IC卡（Mifare one 13.56MHz）的型號。
2.3門禁控制器
門禁數據存儲控制器簡稱門禁控制器，河南新交際采用領先國際先進水平的高速運算電路以及Flash海量存儲技術單片機設計，集處理、存貯、通訊功能于一塊印制電路板上，具有同通訊口終端快速拆除的特點，軟件監控每個口的通訊活動，選用記憶接口處理單元，可支持由上級站裝入的微程序控制存貯器。單片機設計具有固有的可靠性，而擴充了瞬態保護功能，自動自檢功能更增強了這種可靠性。可以脫機存儲感應式IC卡讀卡器的wiegand26 格式的讀卡信息、時間信息和當時的狀態信息。廣泛用于門禁、考勤、簽到、會員管理、消費、客戶管理、停車場管理等感應式IC卡的應用系統。
領先國際先進水平的高速運算電路以及Flash海量存儲技術設計，反應速度勝人一籌。
第十代產品更顯成熟品味。
廣泛的成功案例使您更加放心。
平易近人的多語言Windows軟件操作界面，簡單實用，功能強大，無需專業知識即刻輕松掌握，安裝快捷，培訓更加輕松。
基本參數
配套電源功率： 12VDC3A
電路板功耗： 小于100mA
讀卡器輸入格式： Wiegand 26 (兼容該協議下的一切讀卡器，例如 Motorola、HID、EM、Mifare one等。 )
輸出繼電器最大負載電流：7A
開門延時時間： 0-600秒可調
最大聯網數： 485控制器為一條總線255臺（建議80臺以內），TCP/IP網絡型控制器 不限臺數。
運行溫度： -40 至 70攝氏度
運行濕度： 10-90％RH，無冷凝
用戶注冊卡數量： 2萬張卡權限
記錄脫機存儲數量：10萬條存儲記錄
停電保護措施： 高速閃存設計，永不丟失。
讀卡器到控制器最大聯機距離： 100米，建議80米內。
包裝組件（購買機箱電源后）： 電路板，機箱，電源，電源線，串口通訊線（485控制器才有），安裝軟件光盤，簡明安裝手冊，合格證，鑰匙(兩片)，外包裝紙箱。
擴展功能：
消防聯動 門聯動 門長時間未關閉報警 非法闖入報警 非法卡刷卡報警 脅迫報警功能（如果不連接消防及報警聯動擴展板，則只具備軟件界面的報警提示，并驅動電腦音箱予以報警。如果連接擴展板，則具備硬件報警輸出功能，可驅動燈光或者警笛等設備）
強制門狀態為常開或者常閉功能
遠程開門功能
互鎖功能 （雙門和四門控制器具備控制器多門互鎖功能。）
反潛回 防尾隨功能
多卡同時驗證后開門功能
定時常開門功能
電子地圖功能
緊急關門功能（緊急雙閉）
首卡開門
外接密碼鍵盤功能 (卡＋密碼，超級通行密碼)
2.4門禁系統其他配件
磁力鎖
用途： 木門 防火門 鐵門
抗拉力： 280公斤 （600磅）
鎖體尺寸： 250 * 42 * 25mm
工作電壓： +12VDC
簡介： 吸力強，容易安裝，耗電量低，內置突波吸收器，自動消磁無殘磁，低噪音，帶門狀態檢測輸出，防腐蝕，使用壽命長，斷電開門。
開門按鈕
名稱： 金屬標準開門按鈕
尺寸規格 : 86mm*86mm
外型顏色 : 銀色 亞光
性能特點 : 符合標準電氣86底盒尺寸 鋁合金面板 美觀精致 堅固耐用
最大耐電流 : 3A 36VDC
三、 系統安全可靠性保證措施
河南新交際系統具有極為嚴密的密碼體系，并從硬件安全、數據安全、網絡安全等各個環節均采取了不同措施，來保證系統安全可靠穩定運行。
3.1 硬件的安全可靠性
1. 河南新交際系統的機具內保存有系統子卡傳入的通訊密碼，以保證所有敏感數據不會泄露。
2. 機具按注冊和權限信息處理刷卡行為。河南新交際系統不識別未注冊發行的空卡（發卡器除外），其它系統發行的卡，被列入黑名單和無權限的卡也不能正常使用。
3. 機具對傳入傳出的數據均經DES加密后傳送，以防被竊取和更改。
4. 每臺機具均有唯一的地址號，計算機與機具之間的數據通訊河南新交際采用帶地址和通訊口令的通訊協議，只有地址和通訊口令均核對無誤時才可訪問機具內的數據。
5. 設置不同權限的系統管理操作卡對機具進行不同層次功能的操作，如系統卡，應用子系統卡，門禁系統的管理員卡、消費系統的操作員卡等。
6. 傳輸?shù)臄?shù)據河南新交際采用加密形式，保護敏感信息。防止非法截取，破譯。
3.2 數據中心的安全可靠性
1. 服務器端可河南新交際采用雙機熱備份及磁盤陣列糾錯技術，保證服務器數據的準確性。
2. 數據庫的訪問控制：SQL的訪問控制共有三種—主機操作系統驗證、網絡驗證、數據庫驗證。
3. SQL數據庫多種數據備份方式，尤其是在線數據備份；可靠支持機制可實現數據庫系統的快速災難恢復，確保數據的絕對可靠。
4. 數據庫模型設計方面：設計數據庫表時將重要數據同普通數據存放在不同的表中；重要的數據庫表使用電子簽名（防止有意纂該數據）；建立必要的視圖，以隔離一些重要數據；設計必要的日志跟蹤。
3.3網絡環境的安全可靠性
河南新交際系統設計到兩種網絡環境，一種是基于傳統的工業總線如RS485網絡，一種是通用的數據網如以太網。
基于RS485的通信網絡
RS485網絡是與其它網絡是物理隔離的，可以防止非法竊聽；即使被竊聽，由于RS485通信協議是私有的協議，信息也無法被直接讀取。
基于TCP/IP的通信網絡
一般情況下，可以河南新交際采用虛擬局域網技術，使河南新交際系統的網絡與其它的數據網絡分離，保證數據傳輸?shù)陌踩浴Ｍ瑫r，可河南新交際采用防火墻進行隔離和訪問控制，屏蔽外界所有非法訪問。必要時，可以建立一卡通專用的數據網，這樣能徹底避免網絡入侵。
3.4 應用系統的安全可靠性
1. 管理系統通過一張授權卡進行唯一性標識，可以防止其它系統的卡片或機具甚至管理平臺混入河南新交際系統使用。
2. 河南新交際系統的每個工作站配有一個加密狗，狗內注冊有運行密碼、軟件功能授權信息和軟件發行信息，防止非授權工作站侵入河南新交際系統。
3. 應用系統的操作功能河南新交際采用分級、分組授權，如察看、設置、增減等，未被授權的功能在該工作站上不可見，更不可用，杜絕越權操作使用。
4. 系統中每一個操作員都有自己的帳號和密碼。
5. 所有操作都有日志跟蹤。
6. 河南新交際系統的應用和數據是分開的
