河南新交際項目概述
1.1 河南新交際項目背景
隨著城市生活節奏逐漸變快，功能齊全、貨源完備的連鎖超市逐漸取代了傳統的百貨商場，走入都市人生活，成為城市人消費的重要場所。要在激烈的競爭中取得勝利，已經不能只靠簡單的價格戰，這只會讓商家兩敗俱傷；只有從降低營銷成本、打出品牌，樹立良好形象出發，為顧客創造一個安全、舒適、輕松、貨源齊備的購物環境，才有可能取得好的業績。
商場超市人員流動頻繁，商家為了方便顧客購買、降低成本，通常都采用開放式柜臺全部實行無人售貨，由顧客在無人干預的情況下挑選喜愛的商品，這種方式增加了顧客的購買欲望，無疑也給顧客帶來了極大的方便，并且售貨員與顧客之間更容易溝通，但隨之而來的也給商品的防盜帶來了隱患，這也給犯罪分子提供了可成之機，單靠以往的人防已遠遠不能滿足要求，尤其在商場下班以后，商場內大量的商品更是犯罪分子主要攻擊的目標，加大了商場超市管理難度。
因此要考慮防盜問題，要避免貨品被不良顧客順手牽羊，避免他人的蓄意破壞，避免顧客在人潮過多時發生意外。還要保障倉庫的貨物安全，進行員工的管理等工作，因此，超市必須配以一整套完備的監控系統，解決超運營中的安全、控制管理問題。在超市內安裝閉路電視監控系統，不僅可以看到顧客的購物情況，還可以提早發現犯 數字化網絡智能監控系統方案
1.2 行業現狀
近幾年來，隨著高清監控設備的出現，人們逐漸將目光轉向IP高清和HD-SDI等高清領域當中。雖然安防監控行業的網絡化、高清化、智能化是一個必然的趨勢，但由于目前高清監控系統還存在占用網絡及存儲帶寬大、設備成本高等缺點，從而導致無法大面積向市場推廣。因此傳統的模擬監控并不會很快退出市場，短時間內與模擬視頻監控相關的產品仍然有著較大的需求量。然而市場對圖像質量的要求越來越高，傳統模擬監控中的D1效果已經無法滿足城市安防監控的要求了，模擬市場急需新鮮血液的補充，在D1視頻標準基礎上經過改進出現了960H標準的模擬高線產品，其分辨率能達到700線。同時960H標準能夠與傳統D1設備兼容，設備成本基本不增加。
1.3 設計原則
本設計以行業標準作為設計依據，結合具體情況，用最佳設計方案滿足項目的需求，體現最高的性能價格比，這是本方案設計的指導思想，也是本方案設計的基本出發點和追求的目標。本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計。，綜合原有的系統設備考慮施工及操作因素，并將為今后的發展、擴建等因素留有余地。
1.3.1 先進性與適用性
在系統建設時，要在充分考慮實用性的前提下，采用當前行業內較先進的技術，確保系統的可發展性。
1.3.2 經濟性與實用性
在滿足當前環境條件、監控對象、監控方式、維護保養以及投資規模等因素的前提下，本著節約資金的原則，保證安全防范系統的正常運行。
1.3.3 可靠性與安全性
通過采用成熟的技術和可靠的設備，采取安全的存儲措施，以保證系統的穩定運行，并在系統發生故障時盡快修復或恢復。
1.3.4 開放性與穩定性
采用開放接口，能夠?qū)⒉煌瑥S商、具有不同協議的設備和系統穩定互聯，實現相互間有效地進行通信和共享數據，系統所應用的控制協議、傳輸協議、接口協議等符合相應國家標準或行業標準的規定。
第二章
系統設計方案
2.1 系統概述
在攝像機方面，960H模擬攝像機普遍結合了2D及3D雜訊抑制信號處理器，能降低雜訊，即使拍攝移動中的目標物，也不損失動態解析度，靈敏度更好。同時也支持寬動態，所以在亮度反差大的環境也能提供清晰畫面，不會產生過曝或陰暗的畫面。960H攝像機是模擬發展到目前為止的又一里程碑式的產品。
在硬盤錄像機方面，由于960H標準的視頻分辨率約為D1標準的1.3倍，因此需要提升原有D1設備的編解碼能力才能滿足需求。

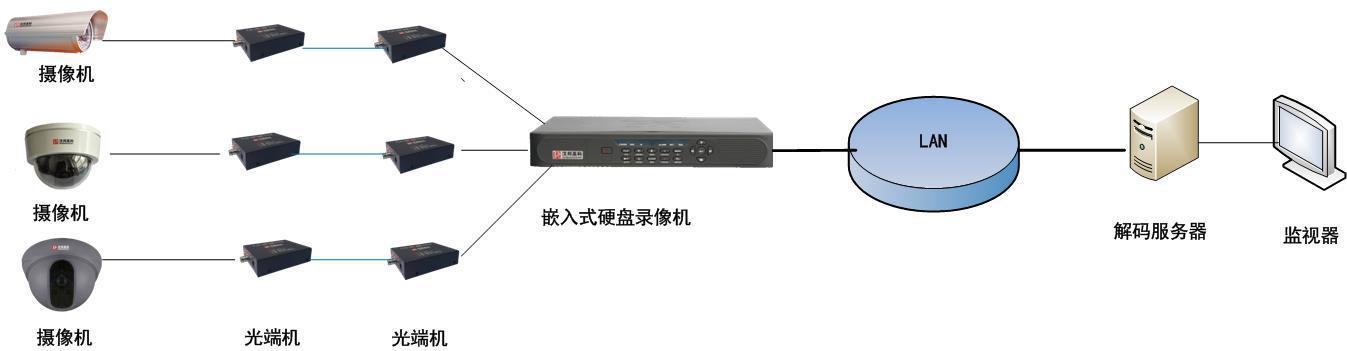

2.2 系統構架
2.3 圖例說明
2.3.1 模擬高線設計說明：
系統的組成：模擬監控系統根據其使用環境、使用部門和系統的功能而具有不同的組成方式。無論系統規模的大小和功能的多少，一般監控電視系統由攝像、傳輸、控制、圖像處理和顯示等四個部分組成。
攝像部分：作用是把系統所監控的目標即把被攝體的光信號變成電信號攝像機的種類很多，不同的系統可以根據不同的使用目的而選擇不同的攝像機及鏡頭等。
傳輸部分：作用是將攝像機輸出的音視頻信號饋送到中心機房或其它監控點部分能夠應用的產品有視頻分配器、視頻放大器、饋線等。
控制部分：作用是在中心機房通過有關設備對系統的攝像和傳輸分配部分的設備進行遠距離控制，制部分的主要設備有：控制器、電動云臺、云臺控制器等。
圖像處理與顯示部分：圖像處理是指對系統傳輸?shù)膱D像信號進行切換、記錄、回放、加工和復制等功能，顯示部分則是使用監視器進行圖像重現，時還采用投影電視來顯示其圖像信號。圖像處理和顯示部分的主要設備有視頻切換器、監視器和硬盤錄像機等
2.4 前端系統
安裝在監視現場的設備稱為“前端設備”。本次前端設備應用河南新交際模擬高線攝像機HB1205-7R3、HB1263-7R3、HB1265-7AR3。前端設備通常包括攝像機、攝像機鏡頭、攝像機防護罩、旋轉云臺、解碼器和安裝支架等。帶有監聽功能的系統，安裝有監聽探測器。帶有安全防范報警功能的系統，具有聯動功能的系統，安裝有報警聯動設備、紅外線燈以及其他控制設備。
2.5 傳輸系統
由前端攝像機攝取的視頻電視信號、監聽探測器拾取的聲音信號、報警探測器發出的報警信號以及主控設備向前端設備傳送的控制信號以及供電電源等，都要通過一定的傳輸媒體進行傳送。傳輸系統可以是有線傳輸方式、無線傳輸方式、微波傳輸方式、光纖傳輸方式、雙絞線平衡傳輸方式和電話線傳輸?shù)榷喾N傳輸系統方式。在一些較復雜的閉路電視監控系統中可以同時使用多種傳輸系統。
為保證各個前端攝像機供電正常，并且電源線和視頻線一起敷設不會對視頻信號產生干擾，設計在監控室將AC 220V的電壓轉為DC 12V給各個攝像機供電。所有的供電線纜采用RVV2*1.0的電源線。
室外的高清紅外高速球形攝像機通過485總線控制，采用RVVP2*1.0的控制線纜。
2.6 中心系統
數字嵌入式硬盤錄像是當今安保電視系統領域最新型的、性能最卓越的數字化圖像記錄設備，它將監控系統中所有的攝像機攝取的畫面進行實時數字壓縮并錄制存檔，可以根據任意檢索要求對所記錄的圖像進行隨機檢索。由于采用了數字記錄技術，能大大增強錄制圖像的抗衰減、抗干擾能力，因此無論經過多少次的檢索或錄像回放都不會影響播放圖像的清晰度，而傳統的模擬方式記錄的錄像帶在經過若干次檢索及回放后，圖像質量將會有一定的衰減并引起信號信噪比的下降。當需要對已存儲的圖像進行復制時，數字記錄的圖像不存在復制劣化的問題，而模擬方式記錄的圖像每經過一次復制就要劣化一次。 數字嵌入式硬盤錄像系統是集計算機網絡化、多媒體智能化與監控電視為一體，以數字化的方式和全新的理念構造出的新一代監控圖像硬盤錄像系統。系統在實現本地數字圖像監控管理的同時，又能實現監控圖像畫面的遠程傳送，加強了整體安全管理。在系統中，所有圖像數據均以數字形式保存，這與傳統的模擬信號系統相比較，打印出的照片具有更高的清晰度和逼真感，數據的傳輸更可靠，速度更快。系統以模塊化設計為基礎，各個模塊包括，信號采集模塊、監控模塊、圖像錄制模塊、遠程訪問模塊和中央控制模塊。整個系統維護簡便，易于安裝。 由于數字嵌入式硬盤錄像設，在計算機系統中，信息可以自由傳遞到網絡能夠到達的范圍，因此監控圖像的顯示不再拘于傳統的圖像切換方式，可以根據需要在任何被授權的地點監控任何一處的被控圖像，使系統具有極強的安全管理能力。監控圖像通過圖像錄制模塊以高壓縮率存儲于高容量磁盤陣列中，可隨時供調閱、快速檢索。也就是說，可將多個攝像機的多路圖像實時顯示于一臺監視器上，同時還可將所有的圖像錄制于其內臵的硬盤驅動器中，以備回放、查找和轉換,并可將圖像備份至外，硬盤中。所有操作，都可在遙控器上完成，從而擺脫Windows操作系統，避免了死機現象。相對于傳統的磁帶記錄方式，操作簡便，可靠性，回放質量更高。所有記錄可供長時間保存，重復利用率極高。還可被轉錄制成光盤用于存檔保存。在2T左右的硬盤配臵下，動態錄像約可以存儲一個月甚至更長時間。
在本系統中，管理中心使用我們的平臺軟件的主要功能是為整個系統的運行提供技術支撐，負責整個系統的管理。
2.7 存儲設計
錄像系統設計采用1臺16路數碼硬盤錄像機，設計整個硬盤錄像系統可以連續保存錄像資料30天，硬盤錄像系統支持錄像與回放全雙工工作。
2.8 顯示系統
鏈接普通顯示器進行VGA輸出顯示即可。
2.9 供電、防雷接地
攝像機均由機柜內開關電源統一供電。系統配備獨立安防配電箱，系統供電設置不間斷電源，并至少能支持系統運行0.5h以上（安防配電箱和不間斷電源均由建設單位提供）。
1、安全防范系統有良好的接地，以防干擾和雷擊。
2、安防系統的接地與建筑物防雷接地共用一組接地裝置，接地電阻值應不大于1Ω。
3、接地干線采用BVR25mm²，PVC管保護連接。
4、機柜，設備金屬外殼等需采用BVR16mm²與等電位排聯結。
