弱電工程公共廣播系統安裝工藝標準要求
1.廣播系統安裝工藝標準
1.1.施工準備
1.1.1.材料
(1)節目源設備：主要選用 FM/AM調諧器、電唱機、激光唱機、傳聲器（話筒）等。滿足設計要求，必須附有產品使用說明書、合格證及有關的技術文件。產品安裝前，必須進行進場設備材料檢驗。
(2)信號處理設備：包括調音臺、前置放大器、功率放大器、頻率均衡器、壓縮限制器、
(3)延時器、混響器等。應根據設計要求選用標準系列產品，并附有產品使用說明書、合格證及相關的技術文件和 3C認證標識。產品安裝前，必須依據出廠的圖紙或技術文件進行通電檢查，并記錄結果。
(4)傳輸部分：包括分線箱、控制器、電線電纜等。必須符合設計要求的規格型號，有產品合格證及 3C認證標識。
(5)終端設備：主要包括揚聲器、音箱、聲柱、控制開關、音量控制器等設備。產品選型符合設計要求，并附有產品使用說明書及合格證，且有 3C認證標識。

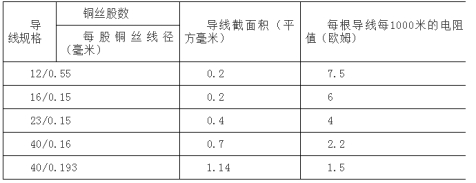

(6)常用連線規格應符合下表，應根據設計要求選擇相應規格的絕緣導線，并有產品合格證。
連線規格
(7)電纜應根據設計要求選用屏蔽線或雙絞線，并有產品合格證。
(8)不間斷電源的選擇應根據設計要求選配，必須有產品合格證及有關的技術文件。
(9)鍍鋅材料：金屬線槽、鍍鋅鋼管、機螺絲、平墊、彈簧墊圈、金屬膨脹螺栓、金屬軟管等。
(10)其它材料：塑料脹管、接線端子、鉆頭、焊錫、焊劑、絕緣膠布、塑料膠布、各類插頭等。
1.1.2.機具設備
(1)手電鉆、沖擊鉆、克絲鉗子、剝線鉗、電工刀、電烙鐵、一字改錐、十字改錐、尖嘴鉗、偏口鉗。
(2)萬用表、工具袋、梯子、水平尺、拉線、500V搖表、線墜。
1.2.施工條件
(1)機房內土建工程應內裝修完畢，門、窗、門鎖裝配齊全完整。
(2)機房內及外圍的布線線纜溝、槽、管、盒、箱施工完畢。
(3)吊頂?shù)膿P(yáng)聲器預留孔按實際尺寸已經留好，音箱吊架安裝預留。
(4)線纜絕緣電阻搖測值大于 0.5MΩ。
1.3.操作工藝
1.3.1.工藝流程
1.3.2.操作方法
(1)管路預埋
參見管路預埋工藝要求進行施工。
(2)分線箱安裝
(a)暗裝箱體面板應與建筑裝飾面配合嚴密。嚴禁采用電焊或氣焊將箱體與預埋管口焊在一起。
(b)明裝分線箱安裝高度為底邊距地 1.5m。
(c)明裝壁掛式分線箱、端子箱或聲柱箱時，先將引線與盒內導線用端子作過渡壓接，然后將端子放回接線盒。找準標高進行鉆孔，埋入脹管螺栓進行固定。要求箱底與墻面平齊。
(d)線管不便于直接敷設到位時，線管出線終端口與設備接線端子之間，不得將線纜直接裸露，必須采用金屬軟管連接，金屬軟管長度不大于 1米。
(3)線路敷設
(a)布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下，細線在上。
(b)管內穿線不應有接頭，接頭必須在線盒（箱）處接續。
(c)進入機柜后的線纜應分別進入機架內分線槽或分別綁扎固定。
(d)所敷設的線纜兩端必須做標記。
(4)終端設備配線
(a)揚聲器的安裝應符合設計要求，固定要安全可靠，水平和俯、仰角應能在設計要求的范圍內靈活調整。
(b)吊頂內、夾層內利用建筑結構固定揚聲器箱支架或吊桿等附件，須在結構上鉆孔、電焊等，必須檢查建筑結構的承重能力，征得設計同意后方可施工；在燈桿等其他物體上懸掛大型揚聲器時，也必須根據其承重能力，征得設計同意后安裝。
(c)以建筑裝飾為掩體安裝的揚聲器箱，其正面不得直接接觸裝飾物。
(d)具有不同功率和阻抗的成套揚聲器，事先按設計要求將所需接用的線間變壓器的端頭焊出引線，剝?nèi)?nbsp;10～15mm絕緣外皮待用。
(e)吸頂式揚聲器，將揚聲器引線用端子與盒內導線連接好，然后將端子放回接線盒，使揚聲器與頂棚貼緊，用螺絲將喇叭固定在吊頂支架板上。當采用彈簧固定喇叭時，將喇叭托入吊頂內再拉伸彈簧，將喇叭罩勾住并使其緊貼在頂棚上，并找正位置。吸頂式揚聲器安裝如下圖：
(5)機房設備安裝
(a)當大型機柜采用槽鋼基礎時，應先檢查槽鋼基礎是否平直，其尺寸是否滿足機柜尺寸。
(b)根據機柜內固定孔距，在基礎槽鋼上或地面鉆孔，多臺排列時，應從一端開始安裝，逐臺對準孔位，用鍍鋅螺栓固定。然后拉線找平直、再將各種地腳螺栓及柜體用螺栓擰緊、牢固，連成整體機柜。
(c)機柜單個獨立安裝或多個并列安裝應達到橫平、豎直；機柜上設備安裝順序應符合設計要求，設備面板排列整齊，帶軌道的設備應推拉靈活。
(d)安裝控制臺要擺放整齊，安裝位置應符合設計要求。
(6)設備調試
(a)接線前，將已布放的線纜再次進行對地與線間絕緣搖測，絕緣電阻大于0.5MΩ。機房設備采用專用導線將各設備進行連接，各支路導線線頭壓接好，設備及屏蔽線應壓接好保護地線。接地電阻值不應大于1Ω。
(b)設備安裝完后，各設備采取單獨調試，然后系統統調。調試由機房內監聽各路廣播的音質效果并調整各路功放的輸出，以保證各路音源的音量一致，并要進行現場監聽。調試完畢后應經過有關人員進行驗收后交付使用，并辦理驗收手續。
1.4.成品保護
(1)安裝揚聲器（箱）時，應注意保持吊頂、墻面整潔。
(2)其它工種作業時，應注意不得碰撞及損傷喇叭箱或護罩。
(3)機房內應采取防塵、防潮、防污染及防水措施。為了防止損壞設備和丟失零部件，應及時關好門窗，門上鎖并派專人負責。
1.5.應注意的質量問題
(1)設備之間、干線與端子之間連接不牢固，應及時檢查，將松動處緊牢固。
(2)使用屏蔽線時，外銅網與芯線相碰，按要求外銅網應與芯線分開，壓接應特別注意。
(3)用焊油焊接時，非焊接處被污染。焊接后應及時用棉絲（布條）擦去焊油。
(4)由于屏蔽線或設備未接地，會造成干擾。應按要求將屏蔽線和設備的地線壓接好。
(5)揚聲器接線不牢固、阻抗不匹配，造成無聲或音量不合要求，應及時進行修復，并更換不適合的設備。
(6)大型喇叭箱安裝不牢、不平整，音量較大時會產生共振。應將喇叭箱安裝牢固，并且安裝位置準確。
(7)緊急廣播線與普通廣播線的連接不正確。造成功能不齊備，應及時將錯接的線改正過來。
(8)喇叭的護罩被碰扁，應及時地進行修復或更換。
(9)修補漿活時，揚聲器被污染，或安裝孔開得過大。應將污物擦凈，并將縫隙修補好，再安裝揚聲器。
(10)同一室內揚聲器的排列間距不均勻，標高不一致。在安裝前應彈好線，找準位置，如標高的差距超出允許偏差范圍應調整到規定范圍內。 |
